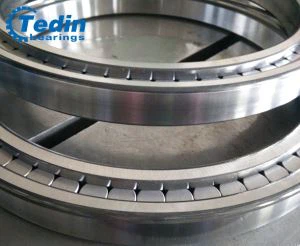

Sferični valjčni ležaji s polno komplementom
(SL05 serije in SL06 series)
Sferični valjčni ležaji s polnim komplementom (sl05 serije in serija SL06) so valjčni ležaji z okroglim zunanjim obročem.
Dvojna vrsticavaljasti valjčni valjček s polnim komplementomLežaji:
Dvojna vrsta polno komplementa valjaste valjčne ležaje so vsi dobavljeni z mazalnim utorom z luknjami v zunanjem obroču, ki omogoča popoln dostop do mazanje v kotalni prostor vsake vrstice valjastih valjev. Notranji obroč oblikovanja NNC, NNCL in NNCF ima tri vodilne prirobnice, ki zagotavljajo vodilno natančnost valjastih valjev. Razlikujejo se po številu vodilnih prirobnice in snap obroči v zunanjem obroču. Ti sestavni deli ustavijo padanje kotalnih elementov.
NNF (v kladu sSerije:EnakovredneVrsta INASl04 (v mestu 000Serije
- Enojni zunanji obroč s centralno prirobnico.
- 2 identični notranji obroči skupaj s kovinsko vzmetjo.
- Oljni utori in luknje v obeh obročih.
- PP: Zapečateno in podmazano.
- 2NR: 2 snap obročki.
-Iščem smer.
Serija NNC: ekvivalent ina tipa SL01 serije
- Dva zunanja obroča z vgrajeno prirobnico.
- Notranji obroč s 3 prirobnice.
- Oljni utor in luknje v zunanjem obroču.
-Iščem smer.
Serija NNCF: ekvivalentna serija TIPA INA SL1850
- Enojni zunanji obroč z eno prirobnico.
- Zunanji obroč, ki se nahaja z enim tesnim obročem.
- Notranji obroč s 3 prirobnice.
- Oljni utor in luknje v zunanjem obroču.
-Semi lociranje ležaja.
Serija NNCL: ekvivalentni ina tip SL02 series
- Enojni zunanji obroč brez prirobnice.
- Zunanji obroč, ki se nahaja z osrednjim izvirom.
- Notranji obroč s 3 prirobnice.
- oljni utor in luknje v zunanjem obroču
- Ne-lociranje ležaja
Unnc in UNNCL serija: ekvivalent INA tipa SL05 in SL06 serije
| Sferični valjčni ležaji s polno komplementa (SL05,SL06 serija) | |||||||||
| Lociranje ležaja | Ne lociranje ležajev | Mere (mm) | Mere vgradnje d1 | Teža (kg) | |||||
| D | K premer krogle | B/C (b/c) | B1 (v mestu B1 | Rs | S1 (v mestu S1 | ||||
| SL05016 E | 80 | 120 | 45 | 1.1 | 94 | 1.7 | |||
| SL06016 E | 80 | 120 | 45 | 55 | 1.1 | 2.5 | 88 | 1.8 | |
| SL05018 E | 90 | 140 | 50 | 1.5 | 106 | 2.8 | |||
| SL06018 E | 90 | 140 | 50 | 60 | 1.5 | 2.5 | 100 | 2.95 | |
| SL05020 E | 100 | 150 | 55 | 1.5 | 116 | 3.3 | |||
| SL06020 E | 100 | 150 | 55 | 65 | 1.5 | 2.5 | 110 | 3.45 | |
| SL05022 E | 110 | 170 | 60 | 2 | 130 | 4.9 | |||
| SL06022 E | 110 | 170 | 60 | 75 | 2 | 5 | 124 | 5.2 | |
| SL05024 E | 120 | 180 | 60 | 2 | 138 | 5.2 | |||
| SL06024 E | 120 | 180 | 60 | 75 | 2 | 5 | 132 | 5.5 | |
| SL05026 E | 130 | 200 | 65 | 2 | 154 | 7.4 | |||
| SL06026 E | 130 | 200 | 65 | 80 | 2 | 5 | 146 | 7.8 | |
| SL05028 E | 140 | 210 | 70 | 2 | 160 | 8.2 | |||
| SL06028 E | 140 | 210 | 70 | 85 | 2 | 5 | 152 | 8.55 | |
| SL05030 E | 150 | 225 | 75 | 2.1 | 175 | 10 | |||
| SL06030 E | 150 | 225 | 75 | 90 | 2.1 | 5 | 166 | 10.5 | |
| SL05032 E | 160 | 240 | 90 | 2.1 | 184 | 13.7 | |||
| SL06032 E | 160 | 240 | 90 | 110 | 2.1 | 7.5 | 175 | 14.3 | |
| SL05034 E | 170 | 260 | 95 | 2.1 | 196 | 17.4 | |||
| SL06034 E | 170 | 260 | 95 | 115 | 2.1 | 7.5 | 186 | 18.1 | |
| SL05036 E | 180 | 280 | 100 | 2.1 | 210 | 22.1 | |||
| SL06036 E | 180 | 280 | 100 | 120 | 2.1 | 7.5 | 200 | 23 | |
| SL05038 E | 190 | 290 | 110 | 2.1 | 222 | 25.1 | |||
| SL06038 E | 190 | 290 | 110 | 135 | 2.1 | 10 | 212 | 26.5 | |
| SL05040 E | 200 | 310 | 115 | 2.1 | 234 | 30.5 | |||
| SL06040 E | 200 | 310 | 115 | 140 | 2.1 | 10 | 222 | 32 | |
| SL05044 E | 220 | 340 | 125 | 3 | 262 | 40 | |||
| SL06044 E | 220 | 340 | 125 | 150 | 3 | 10 | 248 | 42 | |
| SL05048 E | 240 | 360 | 130 | 3 | 278 | 44 | |||
| SL06048 E | 240 | 360 | 130 | 155 | 3 | 10 | 266 | 46 | |
