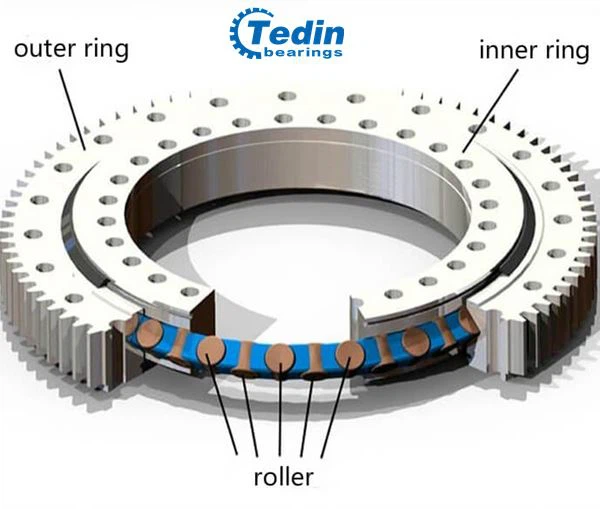

Prečrtani valjčni ležaj

Prečrtani valjčni ležaji lahko hkrati nosijo aksialno obremenitev, trenutek preklapljanja in radialno obremenitev. Konstrukcija in uporaba prečrtanih valjnih ležajev sta v bistvu enaka kot ležaji za naleganje štiritočke kontaktne krogle, razen da se kotalski elementi spreminjajo iz jeklenih krogl v valje, stik med kotalnimi elementi ter notranjimi in notranjimi obroči pa se spreminja iz stika s točko v stik s črto. Zato se zmogljivost ležaja povečuje, vendar se bo navor hlajenosti in trenja povečal.

crossed roller slewing bearing 4

Strukturne značilnosti:

Prečrtani valjčni ležaji so v glavnem sestavljeni iz notranjega obroča, notranjega obroča, eno vrstice križno razporejenih valjarjev, kletke (bloki razmika) in tesnil.

Cilindrični valji (os) ležaja za naleganje križnih valja se porazdelijo v križu na dirkališčih. Razmerje širine in širine valja je manjše od 1, valji pa se med premikanjem nekoliko drsijo.

Z nastavitvijo števila valjnih prehodov in kontaktnega kota se lahko v različnih delovnih pogojih obravnavajo različne kombinacije aksialne sile, momenta preklapljanja in radialne sile. Notranji obroč ali notranji obroč prečrtanega valjarnega nalegajočega ležaja ima integralno strukturo in razdeljeno strukturo. Da bi zmanjšali trenje med valji, je običajno zasnovana kletka ali blok preslednika. Ko se ob veliki obremenitvi sprejme struktura valjkov s polno obremenitvijo, se povečata nosilnost in zmogljivosti proti preklapljanju, vendar je trenja odpornost velika, trenje pa lahko brez težav povzroči sledi utorov vzdolž obostranske smeri kontaktnih delov med valji.

Uporaba:

Ležaj te konstrukcije je primeren za priložnosti, ko je aksialna obremenitev glavna obremenitev, obremenitev je velika, trenutek se prevrže, vendar trenutek trenja ni visok. Še posebej je primeren za priložnosti, ki zahtevajo močno sposobnost proti preklapljanju, kot je vrtenje pasu robotov, kot so:

Ravnanje in paletizacija robota pasu zaviti del,

Zaviti diski visoke natančnosti in visoke togosti avtomatske linije za proizvodnjo,

Grelni miz za varjenje,

Vrteči se diski velikega premera,

Stolpni žerjavi s srednjim ali večjim premerom,

Tovornjak žerjavi,

Druga mehanska oprema.

crossed roller slewing bearing 5

Osnovne vrste			Dimenzije			Velikost montažne luknje						Parametri prestave		Zunanji parametri zoba		Notranji parametri zoba
brez zoba	zunanji zob	notranji zob	D	d	H	D1	D2	dn1dn2	dm1dm2	L	n	b	m	da	Z	da	Z
110.25.500	111.25.500	113.25.500	602	398	75	566	434	18	M16	32	20	60	5	629	123	367	74
	112.25.500	114.25.500											6	628.8	102	368.4	62
110.25.560	111.25.560	113.25.560	662	458		626	494						5	689	135	427	86
	112.25.560	114.25.560											6	688.8	112	428.4	72
110.25.630	111.25.630	113.25.630	732	528		696	564				24			772.8	126	494.4	83
	112.25.630	114.25.630											8	774.4	94	491.2	62
110.25.710	111.25.710	113.25.710	812	608		776	644						6	850.8	139	572.4	96
	112.25.710	114.25.710											8	854.4	20W	571.2	72
110.28.800	111.28.800	113.28.800	922	678	82	878	722	22	M20	40	30	65		966.4	118	635.2	80
	112.28.800	114.28.800											10	968	94	634	64
110.28.900	111.28.900	113.28.900	1022	778		978	822						8	1062.4	130	739.2	93
	112.28.900	114.28.900											10	1068	20W	734	74
110.28.1000	111.28.1000	113.28.1000	1122	878		1078	922				36			1188	116	824	83
	112.28.1000	114.28.1000											12	1185.6	96	820.8	69
110.28.1120	111.28.1120	113.28.1120	1242	998		1198	1042						10	1298	127	944	95
	112.28.1120	114.28.1120											12	1305.6	106	940.8	79
110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	26	M24	48	40	75	12	1449.6	118	1048.8	88
	112.32.1250	114.32.1250											14	1453.2	101	1041.6	75
110.32.1400	111.32.1400	113.32.1400	1540	1260		1487	1313						12	1605.6	131	1192.8	100
	112.32.1400	114.32.1400											14	1607.2	112	1195.6	86
110.32.1600	111.32.1600	113.32.1600	1740	1460		1687	1513				45			1817.2	127	1391.6	100
	112.32.1600	114.32.1600											16	1820.8	111	1382.4	87
110.32.1800	111.32.1800	113.32.1800	1940	1660		1887	1713						14	2013.2	141	1573.6	113
	112.32.1800	114.32.1800											16	2012.8	123	1574.4	99
110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	33	M30	60	48	90		2268.8	139	1734.4	109
	112.40.2000	114.40.2000											18	2264.4	123	1735.2	97
110.40.2240	111.40.2240	113.40.2240	2418	2065		2350	2131						16	2492.8	153	1990.4	125
	112.40.2240	114.40.2240											18	2498.4	136	1987.2	111
110.40.2500	111.40.2500	113.40.2500	2678	2325		2610	2391				56			2768.4	151	2239.2	125
	112.40.2500	114.40.2500											20	2776	136	2228	112
110.40.2800	111.40.2800	113.40.2800	2978	2625		2910	2691						18	3074.4	168	2527.2	141
	112.40.2800	114.40.2800											20	3076	151	2528	127
110.50.3150	111.50.3150	113.50.3150	3376	2922	134	3286	3014	45	M42	84		110		3476	171	2828	142
	112.50.3150	114.50.3150											22	3471.6	155	2824.8	129
110.50.3550	111.50.3550	113.50.3550	3776	3322		3686	3414						20	3876	191	3228	162
	112.50.3550	114.50.3550											22	3889.6	174	3220.8	147
110.50.4000	111.50.4000	113.50.4000	4226	3772		4136	3864				60			4329.6	194	3660.8	167
	112.50.4000	114.50.4000											25	4345	171	3660	147
110.50.4500	111.50.4500	113.50.4500	4726	4272		4636	4364						22	4835.6	217	4166.8	190
	112.50.4500	114.50.4500											25	4845	191	4160	167
