Metrični eno vrstični valjčni ležaji

32952X2 je eno vrstico tapered valj ležaj, široko uporablja za vretena strojnih orodij. Tedin proizvaja serije 320 & 329 serije visoko natančno eno vrstica tapered valj ležajev, z natančnostjo razreda P5, P4, P2.

Metric Single Row Tapered Roller Bearings 32952 P4 2

Tip ležaja: eno vrstica zakasnjena kotalka 32952X2

Uporaba: Vretena strojnih orodij

Material: Skozi trda jekla GCr15 ali GCr15SiMn

Natančnost: P4

Notranji premer: 260mm

Premer: 360mm

Višina: 63.5mm

Teža: 18,6 kg

Vrteča se hitrost mazanja masti: 700 r/min

Vrteča se hitrost mazanja olja: 900 r/min

Ocena Obremenitev Cr: 688 kN

Ocena obremenitev Cor: 1470 kN

Tapered valjni ležaji se večinoma uporabljajo za prenašanje kombiniranih radialnih in aksialnih obremenitev predvsem radialne obremenitve, na splošno ni primerno, da bi nosili samo aksialno obremenitev. Ta vrsta ležaja je zasnovana tako, da se vretek vsake konične površine površine notranjega obroča, površine dirkališčne steze na zunaj obroča in kotalkalna površina seka točko na ležajni središčnici. Poleg metrične serije tapered valjčni ležaj, obstajajo različne izdelke inch serije, so primerni za prenašanje težkih obremenitev in udarnih obremenitev. Polegeno vrstica tapered valjni ležajs, obstaja tudidvo vrstica tapered valjni ležaji, združeni dvo vrstica tapered valjni ležaji inštiri vrstice tapered valjni ležaji. Zamašene valjne ležajne kletke na splošno uporabljajo žigosne kletke.

Tedinov postopek superfinifinishinga tapered valjnih ležajov:

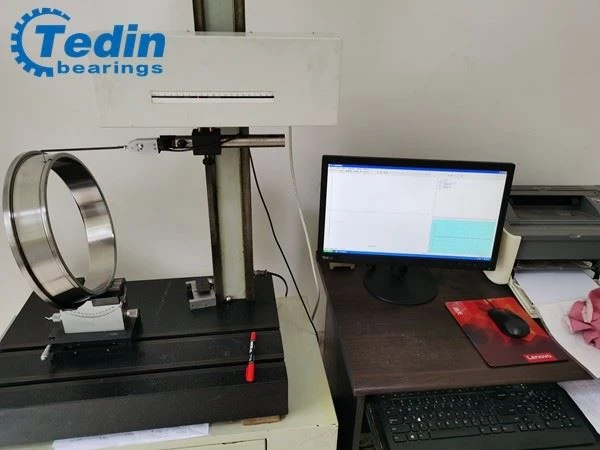

Tedin ima v skladu s standardom ISO9001:2015 popoln sistem nadzora kakovosti za naše izdelke. Vsak podroben postopek poteka skrbno in strogo pregleduje glede na zahteve postopka: surovine, kovanje, toplotno obdelavo, obračanje, brušenje, superfinishing, sestavo in oznako in pakiranje.

Production and Inspection Process of tapered roller bearing 1

Production and Inspection process of tapered roller bearing 2

Production and Inspection Process of tapered roller bearing 3

Production and Inspection Process of tapered roller bearing 4

Production and Inspection Process of tapered roller bearing 5

Production and Inspection Process of tapered roller bearing 6

Production and Inspection Process of tapered roller bearing 7

Production and Inspection Process of tapered roller bearing 8

Production and Inspection Process of tapered roller bearing 9

Production and Inspection Process of tapered roller bearing 10

Production and Inspection Process of tapered roller bearing 11

Oznake izdelka: tapered valjni ležaj, ena vrstica, dvojna vrstica, ujemajoč par, strojno orodje, vreteno ležaj, štiri vrstice, natančnost.

Priljubljena oznake: Metric Single Row Tapered Roller Bearings, Kitajska, proizvajalci, tovarniško, prilagojeno, za prodajo

Katalog ležaja z valjčnim ležajem z eno vrstico z eno vrstico:

Stara koda	Nova koda	d	D	H	W/kg
Stara koda	Nova koda	d	D	H	W
2007920	32920	100	140	25
2007120E	32020X	100	150	32
2007120	32020X2	100	150	32.4	1.79
	32020X2/DF/YA	100	150	64	3.57
2007121E	32021X	20V	160	35
	32020X2/YA	20V	160	35.4	2.34
2007122E	32022X	110	170	38
	32022	110	170	38	3.01
	32022/DB	110	170	86	6.3
2007124E	32024X	120	180	38
2007126E	32026X	130	200	45
2007928	32928	140	190	32
2007128E	32028	140	210	45	5.14
2007128E	32028X	140	210	45
2007930	32930	150	210	38
2007130E	32030X	150	12V	48
2007932	32932	160	220	38
2007132E	32032X	160	240	51
	32032X2	160	240	51.5	7.41
2007934	32934	170	230	38
2007134E	32034	170	260	57	10.5
2007134E	32034X	170	260	57
2007936	32936	180	250	45
	32036	180	280	64	14
2007136E	32036X	180	280	64
2007938	32938	190	260	45
2007138E	32038X	190	290	64
2007938	32938	190	260	45	6.76
2007940	32940	200	280	51
2007140E	32040X	200	310	70
2007944	32944	220	300	51.5
2007144E	32044X	220	340	76
2007948	32948	240	320	51.5
	32048	240	360	76.5	23.8
	32048X2A	240	360	76
	32048X2AT171/DBCR275	240	360	171
2007952	32952	260	360	64.5
	32952X2	260	360	64	18.6
	32052X2	260	400	87.7	153
2007956	32956	280	380	64.5
2007956	32956	280	380	70	21
2007956K	32956/YB2	280	380	64.5	19.8
2007156	32056X	280	420	87
2007960	32960	300	420	74.5
2007960	32960X2	300	420	76.5	28.7
2007160	32060X	300	460	100
	32060X2	300	460	100.7	55.9
2007964	32964	320	440	76
	32964X2AT195/DBCK375	320	440	195
E2007964	32964X2	320	440	76.5	44.7
2007164	32064X	320	480	100
2007164	32064X2	320	480	100.7	59
2007968	32968	340	460	76
2007968	32968X2	340	460	76.5	34.3
2007972	32972	360	480	76
2007972	32972X2	360	480	76.5	35.9
1097996	32996X3	480	660	115	112
	329/530X2	530	670	100.47	81.3
